Антикоррозийная защита газоочистного оборудования решает конкретную инженерную задачу: удержать конструкции скрубберов, абсорберов и газоходов в работоспособном состоянии там, где голая углеродистая сталь корродирует за 12-24 месяца. В узлах мокрой газоочистки одновременно действуют кислотный туман, конденсат серной кислоты, пары SO2 и SO3, абразивная зола и переменная температура — сочетание, при котором обычная окраска не живёт даже до первого планового останова.
Почему коррозия в мокрой газоочистке идёт быстрее, чем считают
Точка росы дымовых газов с содержанием SO3 поднимается до 130-160 °C, и на стенках газохода конденсируется серная кислота концентрацией до 70-80 %. Именно локальный конденсат, а не средняя температура потока, задаёт скорость разрушения металла.
Кислотная роса и переменная влажность
Ниже точки росы на металле оседает плёнка H2SO4 с pH 0,5-2. Скорость коррозии углеродистой стали в этих условиях достигает 3-6 мм/год, а в зонах застоя ещё выше. Циклы «мокро-сухо» на входе в скруббер усиливают процесс: соли выкристаллизовываются и снова растворяются при пуске.
Абразивный износ и эрозия
В скруббере Вентури скорость газа в горловине доходит до 60-120 м/с, а частицы золы работают как пескоструй. Эрозия срывает защитную плёнку с металла, обнажая свежую поверхность под кислоту. Поэтому в горловине и на форсуночных поясах покрытие должно быть не только химстойким, но и износостойким.
Температурные удары
При аварийном проскоке горячих газов температура на стенке может подскочить с 45 до 90 °C за минуты. Жёсткие покрытия при этом растрескиваются, поэтому для абсорберов чаще выбирают армированные стеклотканью системы с запасом по адгезии.
Методы защиты: от гуммировки до армированного стеклопластика
ISO 12944 относит газоочистку к категории коррозионной агрессивности C5 и Im, где требуется многослойная система с расчётным сроком «high» (свыше 15 лет). Один универсальный материал под все узлы не подходит — подбор идёт по температуре, pH и абразиву.

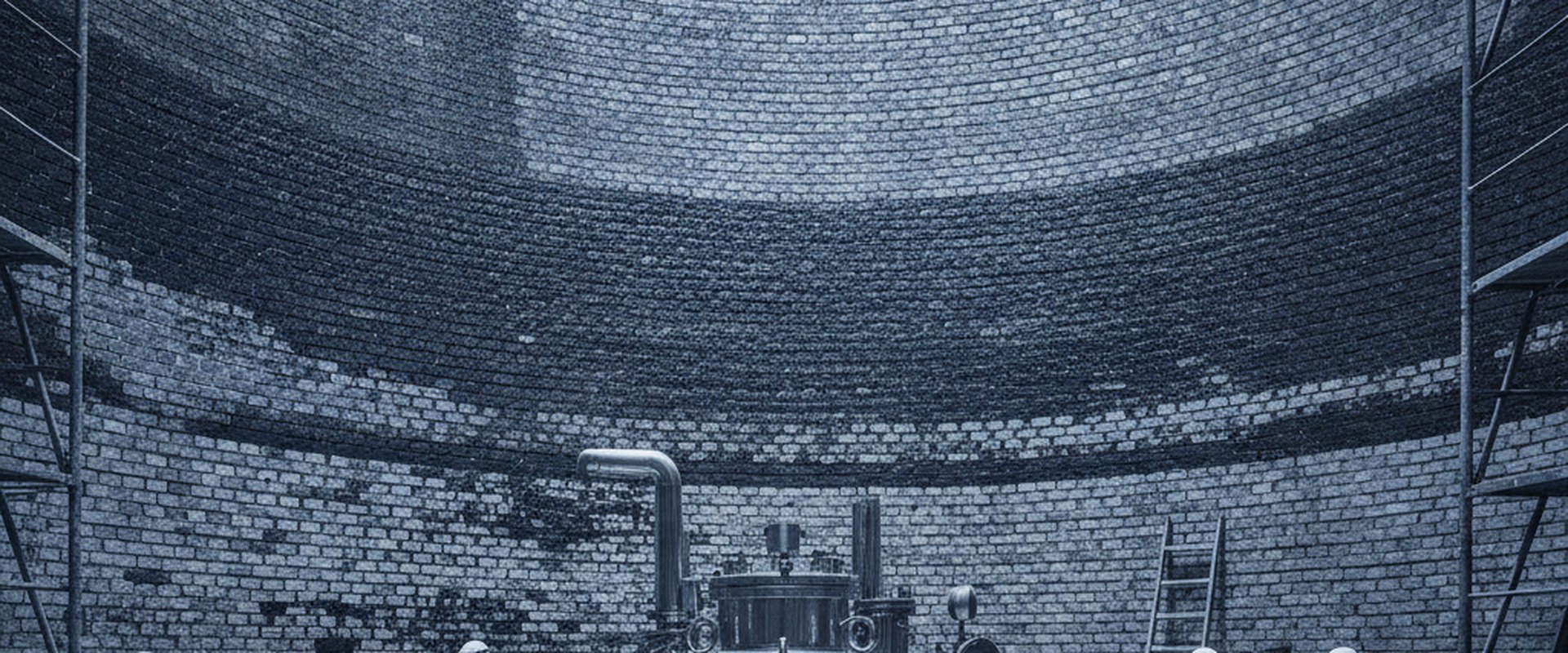

Кислотоупорная футеровка
Штучная футеровка керамической плиткой или кислотоупорным кирпичом на замазке применяется в дымовых трубах и горячих газоходах, где стенка держит 100-180 °C. Толщина футеровочного слоя — 20-65 мм в зависимости от несущего слоя и подслоя гидроизоляции. Ресурс такой облицовки — 15-25 лет.
Гуммировка (обкладка резиной)
Мягкая и полутвёрдая резина толщиной 3-6 мм закрывает корпуса скрубберов и абсорберов при температуре до 65-80 °C и работает по всему диапазону pH 0-14. Резина отлично гасит абразив, но чувствительна к перегреву, поэтому её не ставят в горячих зонах без охлаждения потока.
Эпоксивинилэфирные армированные покрытия

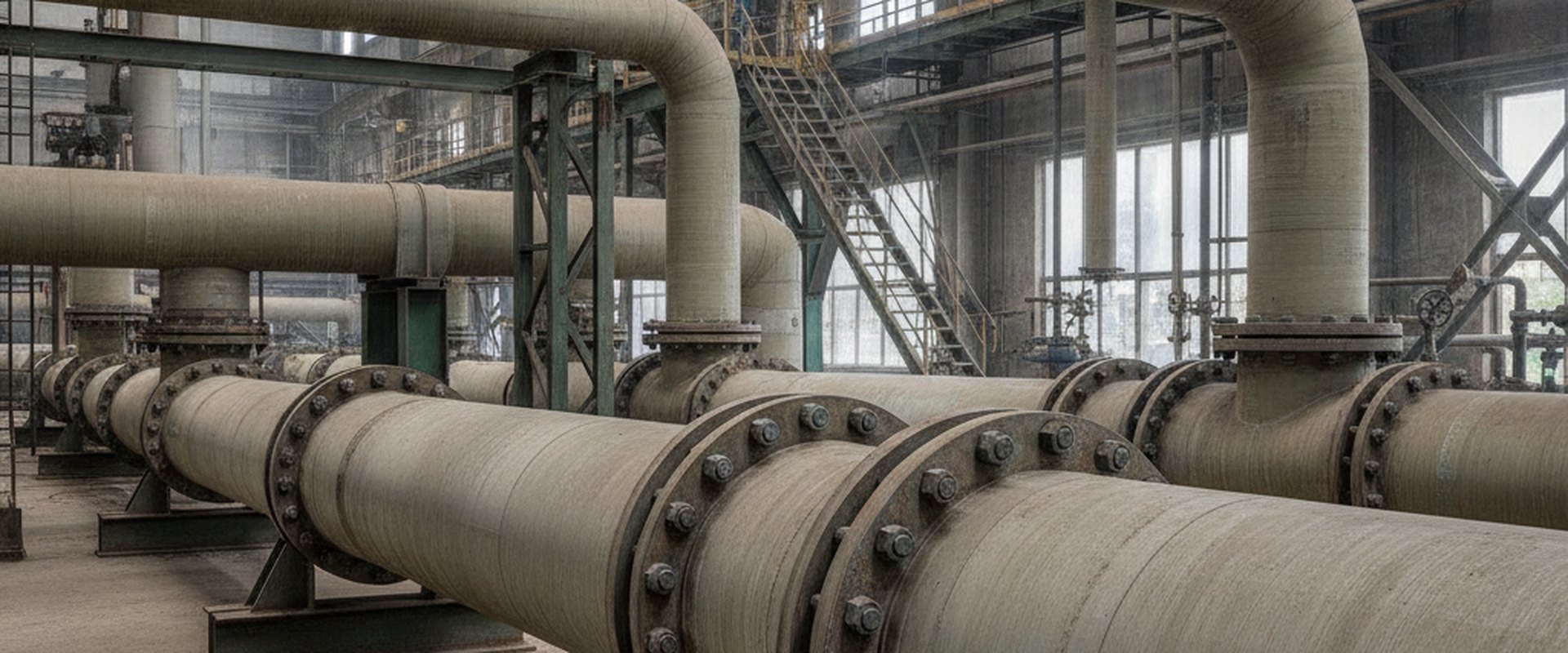

Наливные и напыляемые винилэфирные системы, армированные стекломатом, дают монолитный слой 2-4 мм со стойкостью к H2SO4 до 96 % при 60-90 °C. Это рабочая лошадка для футеровки каплеотделителей, поддонов и внутренних поверхностей абсорберов. Стеклопластиковые (FRP) обечайки применяют там, где нужна полная замена корродирующего металла.
Как связать узел, фактор и защиту: рабочая таблица
Подбор всегда идёт от самого агрессивного фактора в конкретной точке. Ниже — типовые решения, которые инженерный отдел использует как отправную точку перед обследованием.
| Узел газоочистки | Главный агрессивный фактор | Рекомендуемая защита | Ориентировочный ресурс |
|---|---|---|---|
| Скруббер Вентури (горловина) | Абразив + H2SO4, скорость 60-120 м/с | Эпоксивинилэфир, армированный, 3-4 мм | 8-12 лет |
| Каплеотделитель | Кислотный конденсат, pH 1-2, до 70 °C | Эпоксивинилэфирное покрытие 2-3 мм | 10-15 лет |
| Абсорбер / поглотительная башня | Пары SO2/SO3, pH 0-3, 55-85 °C | Гуммировка 4-6 мм или FRP | 12-18 лет |
| Газоход горячий | Кислотная роса при 130-160 °C | Кислотоупорная футеровка 25-65 мм | 15-25 лет |
| Дымовая труба (ствол) | Конденсат + перепад температур | Футеровка + винилэфирный барьер | 15-20 лет |
Подготовка поверхности решает половину результата
По ISO 8501-1 требуется абразивоструйная очистка до степени Sa 2,5 с профилем шероховатости 50-85 мкм. Без этого адгезия падает вдвое, и покрытие отслаивается по кромкам штуцеров и сварных швов раньше срока.
Контроль на объекте
После нанесения проверяют толщину каждого слоя, сплошность искровым дефектоскопом при 5 кВ и адгезию методом отрыва. Для армированных систем контролируют степень отверждения по твёрдости Барколла — не ниже 35 единиц.
Практика: восстановление химзащиты на Балхашском медзаводе
На сернокислотном производстве узлы газоочистки редко меняют целиком — экономически оправдан ремонт с восстановлением покрытия в межремонтный период. Родственная технология защиты сухих узлов разобрана в материале про мокрый электрофильтр WESP, который часто стоит в той же линии газоочистки.
Что было сделано
В нашем проекте на площадке Kazakhmys Smelting (Балхашский медзавод) мы восстановили химзащиту каплеотделителя и скруббера Вентури в составе УСК СКЦ. Общая площадь ремонта — 125 м², применён эпоксивинилэфирный материал Steuler 711MFE. Детали и фотоотчёт — в кейсе по ремонту каплеотделителя и скруббера Вентури.
Какой результат это дало
Локальный ремонт по повреждённым зонам с полной подготовкой основания продлевает ресурс узла на 8-10 лет без демонтажа корпуса. Ключевое условие — попасть в технологическое окно останова и выдержать режим отверждения винилэфира при температуре не ниже 15 °C.
Часто задаваемые вопросы
Какое покрытие выбрать для скруббера Вентури?
Для горловины скруббера, где абразив сочетается с кислотой, применяют армированные стекломатом эпоксивинилэфирные системы толщиной 3-4 мм. Они держат H2SO4 до 96 % при 60-90 °C и сопротивляются эрозии при скорости газа до 120 м/с.
Какой срок службы у антикоррозийной футеровки газохода?
Кислотоупорная штучная футеровка горячего газохода служит 15-25 лет при рабочей температуре стенки 100-180 °C. Ресурс зависит от качества подслоя гидроизоляции и стабильности температурного режима без частых проскоков холодного конденсата.
Чем гуммировка отличается от полимерного покрытия?
Гуммировка — это обкладка резиной 3-6 мм, стойкая по всему диапазону pH 0-14 и хорошо гасящая абразив, но с пределом по температуре 65-80 °C. Винилэфирное покрытие тоньше и выдерживает более высокую температуру, но хуже работает на удар.
Нужна ли пескоструйная очистка перед нанесением?
Да. По ISO 8501-1 требуется степень очистки Sa 2,5 с профилем шероховатости 50-85 мкм. Без абразивоструйной подготовки адгезия покрытия падает примерно вдвое, и слой отслаивается по швам и кромкам штуцеров в первые годы.
Можно ли отремонтировать покрытие без демонтажа оборудования?
Локальный ремонт по повреждённым зонам выполняется на месте, в окно планового останова. При полной подготовке основания и соблюдении режима отверждения винилэфира при температуре не ниже 15 °C ресурс узла продлевается на 8-10 лет.
Какая среда самая агрессивная для газоочистки?
Наиболее разрушителен конденсат серной кислоты с pH 0,5-2, выпадающий ниже точки росы SO3 при 130-160 °C. Скорость коррозии углеродистой стали в таких условиях достигает 3-6 мм/год, поэтому защита проектируется по категории C5 ISO 12944.
Материал подготовил инженерный отдел META Intelligence Group. Нужен подбор системы защиты или ремонт покрытия по конкретному узлу? Закажите обследование и сервис и ремонт защитных покрытий у наших специалистов. Опубликовано: 27.07.2026.
