Мокрый электрофильтр (WESP) улавливает субмикронный кислотный туман и аэрозоли, с которыми не справляются скрубберы — эффективность очистки доходит до 99,9%. Это финальная ступень газоочистки на сернокислотных установках и металлургических заводах, где в газе остаётся туман серной кислоты, тяжёлые металлы и капли размером меньше 1 мкм. Разберём, как устроен мокрый электрофильтр, чем отличается от сухого и почему его корпус сам требует антикоррозийной защиты.
Автор: инженерный отдел Meta Group (ТОО «META Intelligence Group») — поставки и внедрение антикоррозийных систем Steuler в Казахстане.
Опубликовано: 7 июня 2026. Обновлено: 7 июня 2026.
Что такое мокрый электрофильтр и как он работает
Газ проходит между коронирующими и осадительными электродами под напряжением 30–70 кВ. Частицы и капли тумана получают заряд и оседают на стенках, а в отличие от сухого фильтра осадок смывается жидкостью — водой или циркулирующим раствором. Постоянная промывка решает главную проблему: налипший кислотный осадок не накапливается и не снижает эффективность.
Именно «мокрый» режим позволяет ловить то, что проскакивает через механическую очистку — аэрозоли и капли мельче 1 мкм почти не имеют массы и не оседают в скрубберах Вентури. WESP добирает остаток и доводит газ до санитарной нормы перед выбросом или контактным аппаратом.
Мокрый или сухой электрофильтр: когда нужен WESP
Сухой электрофильтр хорош для горячих пылевых газов без конденсата. Как только в потоке появляется кислотный туман, влага или липкий аэрозоль — нужен мокрый. Ниже ориентировочное сравнение.
| Параметр | Сухой ЭФ | Мокрый ЭФ (WESP) |
|---|---|---|
| Улавливание частиц <1 мкм | ограничено | до 99,9% |
| Кислотный туман H₂SO₄ | нет | да |
| Рабочая температура газа | до +350…+400 °C | +40…+90 °C (насыщение) |
| Удаление осадка | встряхивание | промывка жидкостью |
| Коррозионная нагрузка на корпус | средняя | очень высокая |
Где применяют мокрые электрофильтры
WESP стоят там, где газ несёт кислотный туман и субмикронную фракцию:
- Сернокислотные производства: очистка обжиговых и технологических газов от тумана H₂SO₄ перед контактным узлом.
- Металлургические заводы (ГМК): газы плавильных печей, конвертеров, агломерации — туман кислот, тяжёлые металлы, мышьяк.
- Нефтехимия: очистка газов от масляного тумана и аэрозолей.
- Энергетика: доочистка дымовых газов после мокрой сероочистки.
Почему корпус WESP сам нуждается в защите

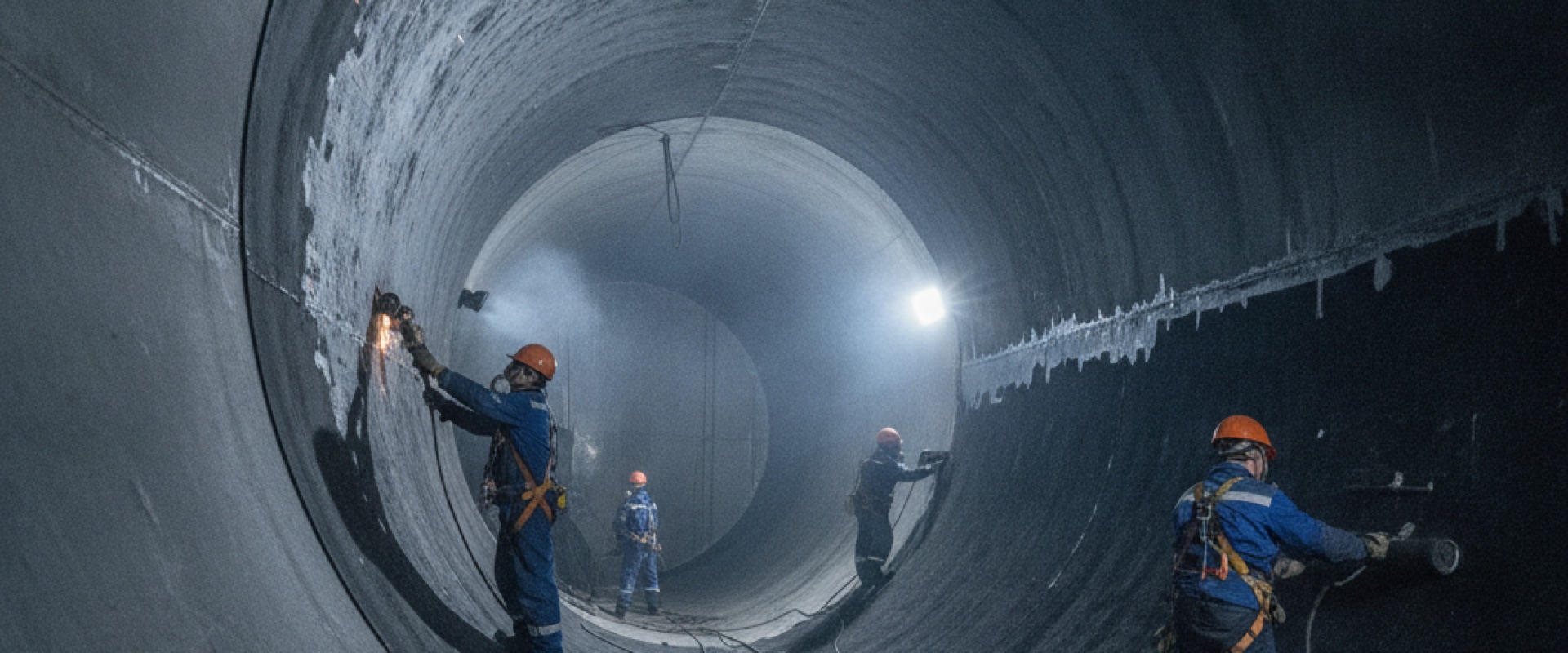

Внутри мокрого электрофильтра одновременно действуют кислота, конденсат и электрический потенциал — среда жёстче, чем в большинстве аппаратов завода. Голая углеродистая сталь здесь живёт месяцы. Поэтому корпус, газоходы и осадительные элементы защищают химстойкими покрытиями: гуммировкой, кислотоупорной футеровкой или термопластами Steuler в зависимости от температуры и состава газа.
На сернокислотных объектах это часть общей стратегии — мы собрали её в материале о мерах по защите от коррозии на производстве серной кислоты. Какой именно механизм разрушает металл в конкретном узле — помогает определить разбор видов промышленной коррозии.
WESP в цепочке газоочистки: после скруббера
Электрофильтр редко работает в одиночку. Типовая цепочка: скруббер Вентури снимает частицы крупнее 2 мкм и охлаждает газ до насыщения, каплеотделитель убирает крупную капельную влагу, и только потом WESP добирает субмикронный туман. Если предыдущие ступени разрушены коррозией, нагрузка на электрофильтр растёт, а эффективность падает.
Как это выглядит на реальном объекте — в нашем кейсе по ремонту химзащитного покрытия каплеотделителя и скруббера Вентури на БМЗ Kazakhmys Smelting.
На что смотреть при выборе и обслуживании
- Состав газа: концентрация H₂SO₄, наличие фтора, хлоридов — от этого зависит материал защиты корпуса.
- Температура насыщения: WESP работает на охлаждённом газе +40…+90 °C, перегрев убивает покрытие.
- Материал электродов и корпуса: свинец, спецсплавы, FRP/GRP или сталь с футеровкой.
- Доступ для ревизии: покрытие проверяют на сплошность, электроды — на чистоту промывки.
Часто задаваемые вопросы
Какая эффективность у мокрого электрофильтра?
До 99,9% по субмикронным частицам, кислотному туману и аэрозолям. Это выше, чем у скрубберов и сухих фильтров, которые плохо ловят фракцию мельче 1 мкм.
Чем мокрый электрофильтр отличается от сухого?
В мокром осадок смывается жидкостью, поэтому он ловит кислотный туман и влажные аэрозоли. Сухой удаляет пыль встряхиванием и работает на горячем газе без конденсата.
Зачем защищать корпус WESP от коррозии?
Внутри одновременно действуют кислота, конденсат и электрический потенциал. Углеродистая сталь без покрытия разрушается за месяцы, поэтому корпус и газоходы гуммируют или футеруют химстойкими материалами.
При какой температуре работает WESP?
На газе, охлаждённом до насыщения — обычно +40…+90 °C. Газ предварительно охлаждают в скруббере. Перегрев приводит к высыханию и быстрому износу покрытия.
Нужен ли скруббер перед электрофильтром?
Да. Скруббер Вентури снимает частицы крупнее 2 мкм и охлаждает газ, каплеотделитель убирает влагу. WESP ставят последним — он добирает субмикронный туман.
Из чего делают корпус и электроды мокрого электрофильтра?
Применяют сталь с гуммировкой или футеровкой, свинец, спецсплавы и стеклопластик FRP/GRP. Выбор зависит от концентрации кислоты, температуры и наличия фтора и хлоридов.
Источники
- ГОСТ 12.1.005-88 — общие санитарно-гигиенические требования к воздуху рабочей зоны.
- ISO 12944 — защита стальных конструкций от коррозии системами покрытий.
- Отраслевая практика газоочистки сернокислотных и металлургических производств (WESP), данные на июнь 2026.
- Технические материалы Steuler Linings по защите газоочистного оборудования.
